Hello,
J'ai acquit samedi dernier par hasard un banc de diagnostic moteur Facom modèles X501.
Peu d'info sur le net, ci-joint quelques photos:

En entier

Banc de diagnostique Facom 52708410

X520

Banc de diagnostique Facom 53262010

X515

Banc de diagnostique Facom 52653210

X535

Banc de diagnostique Facom 52281210

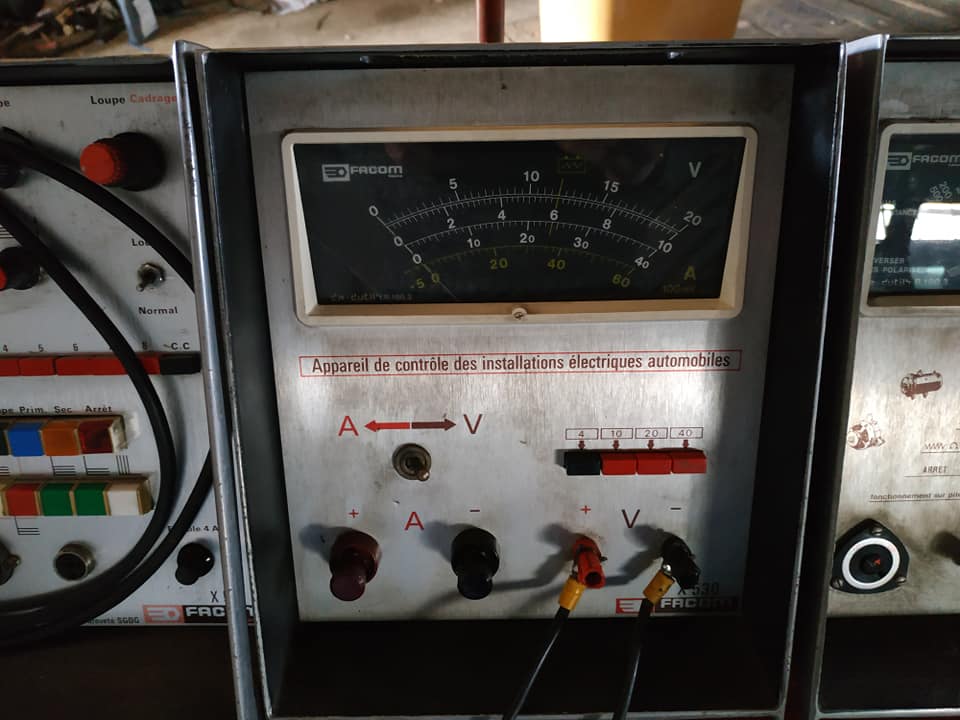

X530

Banc de diagnostique Facom 52297910

Et le dernier

Banc de diagnostique Facom 52692410

Bon oscilloscope est pour le moment HS une diode ou résistance cramée dans l'étage haute tension je suis à la recherche d'un schéma pour trouver les composants à changer, sinon le reste fonctionne, j'ai peu diagnostiquer l'allumeur de ma GS1015 (dont la présentation est imminente) il me reste plus qu'a trouver un banc d'allumeur genre facom x545 et un analyseur de gaz.
Revenir en haut Aller en bas
Fabi1

Fabi1

Nombre de messages : 1216
Age : 34
Localisation : Marne
Date d'inscription : 14/03/2012

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyMar 19 Fév 2019, 14:36

S U P E R B E !

Je n’ai que les 2 modules de droite (avec leurs notices). Le voltmètre a parfois des faux contact au niveau du raccordement électrique du cadran.

_________________
Ma chaîne Youtube de plus de 1000 vidéos techniques et historiques, surtout PSA:
https://m.youtube.com/channel/UCPmAxPCd_xAbM6fM6vuU7ZA
Revenir en haut Aller en bas
En ligne
Olivier79

Olivier79

Nombre de messages : 720
Age : 43
Localisation : Mauléon 79
Date d'inscription : 17/04/2016

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyMar 19 Fév 2019, 15:33

super
Revenir en haut Aller en bas
Arnaud L



Nombre de messages : 780
Age : 34
Localisation : Memmelshoffen, Bas-Rhin
Date d'inscription : 27/04/2011

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyMar 19 Fév 2019, 23:17

J'ai ouvert le voltmètre à part les boutons y a pas grand chose qui peut casser, les contact de cadran se résument à 2 cosses plates. Il y a aussi un petit circuit imprimé 1 couche avec des résistances pour le choix de tension. Pour le courant il y a un shunt rien de plus pas de possibilité de choix de gamme.
J'ai toutes les notices et la brochure mais hélas pour l'oscilloscope je n'ai pas de schéma électrique ou électronique pour changer la résistance ou diode qui à cramé dans l'étage HT du tube. Je penche vers une diode quand je regarde sur un oscilloscope classique, mais il est fort possible que les condos électrolytiques soient en cause aussi (court-circuit), l'appareil tout à droite m'a permis de constater que mon condensateur était mort, celuis à coté donc vers la gauche que ma batterie d'appoint l'était aussi enfin le X515 m'a permis de voir que les grain n'avaeint pas de bon contact. Pour finir je comprenais pas pourquoi ma lampe strobo fais les flashs sur ma bx mais rien sur la GS en tentant de démarrer, j'ai changé la bobine idem en fait les 2 bobines étaient raide.
Revenir en haut Aller en bas
Fabi1

Fabi1

Nombre de messages : 1216
Age : 34
Localisation : Marne
Date d'inscription : 14/03/2012

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyMer 20 Fév 2019, 06:09

C’est à dire que la bx arrive à commander la bobine mais pas la GS?
À l’ohmmetre tu parviens à détecter qqch d’anormal au primaire ou secondaire?

_________________
Ma chaîne Youtube de plus de 1000 vidéos techniques et historiques, surtout PSA:
https://m.youtube.com/channel/UCPmAxPCd_xAbM6fM6vuU7ZA
Revenir en haut Aller en bas
En ligne
Arnaud L



Nombre de messages : 780
Age : 34
Localisation : Memmelshoffen, Bas-Rhin
Date d'inscription : 27/04/2011

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyMer 20 Fév 2019, 22:29

Hello, bah j'ai comparé mes mesures à celles fournies par le constructeur et l'écart au secondaire est trop important j'ai près de 10kohms au lieu de 7.5k -+ 1k. Je pense surtout que la tension est trop faible sur la bobine de la GS pour que la pince arrive à le détecter.
Revenir en haut Aller en bas
Fabi1

Fabi1

Nombre de messages : 1216
Age : 34
Localisation : Marne
Date d'inscription : 14/03/2012

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyMer 20 Fév 2019, 23:47

La pince... ampèremétrique ;). C’est curieux elle devrait renifler quand même quelque chose, sauf coupure interne?

La valeur au secondaire dépend de la marque de la bobine (et ça varie parfois assez fortement).
 Attention les GS fonctionnant avec un rupteur, on a besoin d’une bobine avec un primaire d’une relative assez forte résistance comparée à la bobine utilisée dans l’allumage à déclenchement électromagnétique des BX.
Rappel: Ne surtout pas utiliser une bobine à faible résistance avec un rupteur, elle grillerait rapidement.
Faire l’inverse fait perdre inutilement le potentiel de l’allumage moderne.

_________________
Ma chaîne Youtube de plus de 1000 vidéos techniques et historiques, surtout PSA:
https://m.youtube.com/channel/UCPmAxPCd_xAbM6fM6vuU7ZA
Revenir en haut Aller en bas
En ligne
Arnaud L



Nombre de messages : 780
Age : 34
Localisation : Memmelshoffen, Bas-Rhin
Date d'inscription : 27/04/2011

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyJeu 21 Fév 2019, 11:40

Hello,
Pour la bobine Ducellier 2777 j'ai 1.32 Ohm +-5% au primaire sans la résistance additionnelle et 7500 Ohm +- 0.02 Ohm au secondaire ce sont les données citroen trouvées sur le site https://www.gs-gsa-ig.de/ rubrique Zündung bon c'est écris en allemand mais c'est bien fournis
Je parle bien des bobines à rupteurs, celle pour les transistorisés oui est plus faible. Je me suis tâté de monter un transistorisé de 1300eco mais je n'ai pas le banc d'allumage Facom x545 ou Souriau car sans impossible d'avoir les bonnes courbes déjà que je suis pas sûr de celles de mon allumeur 50 ans après.
En fait j'ai une très faible étincelle à la bobine alors qu'une bonne bobine ça claque et l'arc est visible là rien ou à peine visible, mais les doigts eux le remarquent :p
Revenir en haut Aller en bas
Fabi1

Fabi1

Nombre de messages : 1216
Age : 34
Localisation : Marne
Date d'inscription : 14/03/2012

Banc de diagnostique Facom Empty
MessageSujet: Re: Banc de diagnostique Facom   Banc de diagnostique Facom EmptyJeu 21 Fév 2019, 15:37

Oui... d’autant que l’eteincelle que l’on va voir est obtenue à pression atmosphérique.
Dans ce cas poubelle... sinon elles ressortiront dans 25ans pour semer la m... enfin la confusion^^
